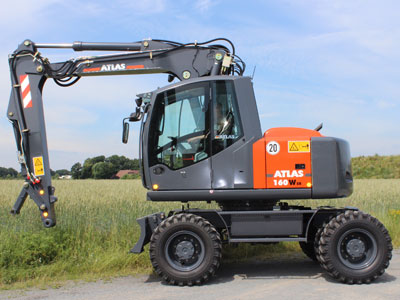

Описание Atlas 160 WSR
Среди характеристик гидравлической системы 160 Wsr следует отметить наличие осевого поршневого насоса. Контроль передвижения осуществляется с помощью ножной педали. Шасси данной модели колесного экскаватора обладает поворотным радиусом 7.5 м, а 30-тонные экскаваторные оси гарантируют устойчивость и безопасность.
Экскаваторы Atlas 160Wsr укомплектованы составной стрелой 2.93 м и 3.095 м с рукоятями 2.15 м. и 2.65 м. В стандартную комплектацию также входит отвал. Кабина данной модели (1.76 м х 0.93 м) оборудована жаро- и бликозащитным стеклом.
Технические характеристики
Основные характеристики
Макс. рабочий вес, кг 15000-16500
Емкость ковша, м 0.67-1.12
Глубина копания, м 5.60
Мощность двигателя, кВт/л.с. 75/102
Ездовые свойства
Скорость (max), км/ч 20
Скорость вне дорог (max), км/ч 5
Скорость (min), км/ч 3
Рабочие диапазоны для нерегулируемой стрелы 4.32 м (C6.41)
2.15 м (D6.2) 2.65 м (D6.3)
Ковш Захват Ковш Захват
Высота до т. крепления ковша, м 8.30 8.30 8.70 8.70
Высота выгрузки, м - 5.85 - 6.20
Глубина копания, м 5.10 6.15 5.60 6.70
Вылет, м 7.45 7.45 7.90 7.90
Вылет на уровне земли, м 8.55 8.20 9.30 8.70
Вылет в вертикальном положении, м 2.65 2.65 2.65 2.65
Высота в вертикальном положении, м 9.70 - 10.10 -
Глубина до т. крепления ковша, м 3.70 3.70 4.20 4.20
Усилие резания грунта ковшом, кН 130 - 130 -
Усилие копания, кН 82 - 72 -
Усилие захвата, кН - 73 - 73
Рабочие диапазоны для нерегулируемой стрелы 4.32 м (C6.0)
Stick 2.15 м (D6.2) Stick 2.65 м (D6.3)
Ковш Захват Ковш Захват
Высота до т. крепления ковша, м 7.80 7.80 8.10 8.10
Высота выгрузки, м - 5.30 - 5.65
Глубина копания, м 4.90 4.90 5.45 6.50
Вылет, м 7.20 7.20 7.70 7.70
Вылет на уровне земли, м 8.60 8.10 9.05 8.45
Вылет в вертикальном положении, м 3.30 3.30 3.70 3.70
Высота в вертикальном положении, м 9.15 - 9.50 -
Глубина до т. крепления ковша, м 3.55 3.55 4.05 4.05
Усилие резания грунта ковшом, кН 130 - 130 -
Усилие копания, кН 82 - 72 -
Усилие захвата, кН - 73 - 73
Габариты
Высота в положении для транспортирования (ковш, stick 2.15), м 3.00
Длина в положении для транспортирования (ковш, stick 2.15), м 7.70
Высота в положении для транспортирования (захват), м 4.00
Расстояние между рулевым колесом и стрелой в положении для транспортировки, м 3.50
Колесная база, м 2.50
Длина тележки, м 3.95
Высота до противовеса, м 1.22
Ширина отвала, м 2.50
Радиус поворота задней части, м 1.57
Радиус поворота задней части, м 1.75
Радиус поворота задней части, м 2.00
Дорожный просвет, м 0.45
Высота по кабину, м 3.00
Ширина кабины, м 0.94
Длина кабины, м 1.76
Ширина верхней части, м 2.49
Расстояние между передней осью и осью поворота верхней части, м 0.97
Двигатель Deutz / TCD 2012 L04 2V
Тип Дизельный, 4-цилиндровый
Объем, л. 4.0
Мощность при 2000 об./мин., кВт/л.с. 75/102
