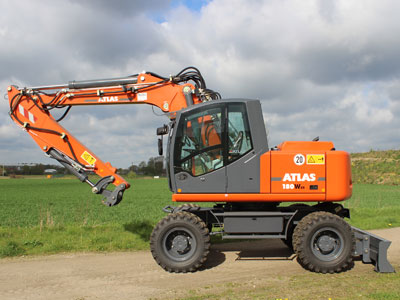

Описание Atlas 180 WSR
Чувствительная гидравлическая система 180 Wsr позволяет осуществлять постоянный контроль работы, а подъемные механизмы с надежными понижающими клапанами гарантируют сохранение груза. Выдача масла у этой модели достигает 300 л/с. Шасси оснащено 40-тонными специализированными экскаваторными осями. Емкость гидробака составляет 300 л, топливного бака — 230 л. Неразъемная и составная стрелы комплектуются рукоятями 2.2 м. и 2.7 м.
В просторной кабине экскаватора Atlas 180Wsr для удобства и безопасности выполнения строительных или других видов работ предусмотрены эргономичные джойстики с пропорциональным контролем понижения. Комплектация модели может быть расширена устройством для предупреждения перегрузок, а также широким отвалом (2750 мм).
Технические характеристики
Основные характеристики
Макс. рабочий вес, кг 17500-21000
Емкость ковша, м 0.82-1.12
Глубина копания, м 6.30
Мощность двигателя, кВт/л.с. 95/129
Ездовые свойства
Скорость (max), км/ч 20
Скорость вне дорог (max), км/ч 5
Скорость (min), км/ч 3
Рабочие диапазоны для нерегулируемой стрелы (C66.3)
2.20 м (D66.2) 2.70 м (D66.3)
Ковш Захват
Высота до т. крепления ковша, м 7.75 8.05
Высота выгрузки, м 6.45 6.45
Глубина копания, м 5.70 6.30
Вылет, м 7.50 8.00
Вылет на уровне земли, м 8.90 9.50
Вылет в вертикальном положении, м 4.15 4.50
Высота в вертикальном положении, м 9.10 9.50
Глубина до т. крепления ковша, м 4.30 4.80
Усилие резания грунта ковшом, кН 122 122
Усилие копания, кН 92 81
Рабочие диапазоны для нерегулируемой стрелы (C66.41)
Stick 2.20 м (D66.2) Stick 2.70 м (D66.3)
Ковш Захват Ковш Захват
Высота до т. крепления ковша, м 8.10 8.10 8.45 8.45
Высота выгрузки, м - 5.60 - 5.95
Глубина копания, м 5.50 6.60 6.00 7.10
Вылет, м 7.50 7.50 8.00 8.00
Вылет на уровне земли, м 8.90 8.25 9.40 8.75
Вылет в вертикальном положении, м 3.40 3.40 3.75 3.75
Высота в вертикальном положении, м 9.50 - 9.85 -
Глубина до т. крепления ковша, м 4.10 4.10 4.60 4.60
Усилие резания грунта ковшом, кН 122 - 122 -
Усилие копания, кН 92 - 81 -
Усилие захвата, кН - 73 - 73
Габариты
Высота в положении для транспортирования (захват), м 4.00
Расстояние между рулевым колесом и стрелой в положении для транспортировки, м 3.50
Колесная база, м 2.55
Колея, м 1.88
Длина тележки, м 3.95
Высота до противовеса, м 1.22
Ширина отвала, м 2.50
Высота отвала, м 3.50
Высота подъема отвала, м 0.48
Глубина погружения отвала, м 0.15
Радиус поворота задней части, м 1.75
Радиус поворота задней части, м 2.00
Дорожный просвет, м 0.45
Высота по кабину, м 3.00
Ширина кабины, м 0.94
Длина кабины, м 1.76
Ширина верхней части, м 2.49
Расстояние между передней осью и осью поворота верхней части, м 0.97
Высота по рулевое колесо, м 2.45
Длина по колесам, м 3.66
Двигатель Deutz / TCD 2012 L04 2V
Тип Дизельный, 4-цилиндровый
Объем, л. 4.0
Мощность при 2000 об./мин., кВт/л.с. 95/129
